啤酒瓶視覺外觀缺陷檢測應用案例
在啤酒釀造過程中，影響產品質量的因素很多，如原料質量、工藝流程、釀造工藝等。此外，瓶口、瓶身和瓶底的缺陷和污垢也是影響啤酒質量的關鍵因素。因此，在啤酒灌裝后，有必要對空啤酒瓶進行檢測，剔除不合格產品進行啤酒灌裝。目前，我國大部分啤酒廠仍采用人工檢測空啤酒瓶，效率低、速度慢、勞動強度大。
機器視覺非常適合大批量生產過程之中的測量、檢測和識別，線陣CCD在連續和掃描在線測量應用中具有優勢。用機器視覺檢測方法可以大大提高生產效率和生產自動化程度，而且機器視覺易于實現信息集成，可以大大提升產品質量，提高生產率。此，針對啤酒瓶檢測重復性很強的工作，開發一套基于機器視覺理論的啤酒空瓶檢測裝置，在實踐中實現對空瓶的自動檢測具有重要意義。
空啤酒瓶的檢測具有下列特點：
-1 材料是玻璃，這是許多傳統檢測技術的問題。
-2 空啤酒瓶檢測強調實時性和在線性，以確保對過程的全面控制，提高生產效率和產品合格率。例如，現在很多啤酒生產線的生產速度超過每小時3.6萬瓶，這是很多傳統檢測方法所無法提供的。
-3 空瓶形狀復雜，不利于實現接觸檢測，而非接觸檢測是傳統檢測技術無法解決的問題。
根據啤酒空瓶檢測的特點和要求，實際檢測主要集中在四個方面，現將檢測環節和檢測內容總結如下：

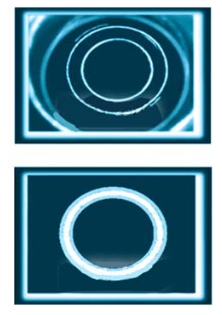

1、瓶口檢測:瓶口密封面檢測、螺紋檢測；
2、瓶壁檢測:瓶壁，外表面污垢檢測，磨損程度檢測；
3、瓶底檢測:瓶中旬污垢、裂紋；
4、瓶內殘留液體檢測:殘留堿液、殘油、殘水。
空瓶通過檢測工位，如果超過四項檢測均合格，將順利進入下一步生產線，如果不合格，則由剔除裝置剔除。如果瓶子損壞了，會被移到垃圾箱，直接銷毀。如果瓶內有殘留液體，將被移到另一條輸送帶上，通過輸送帶轉移到洗瓶環節。

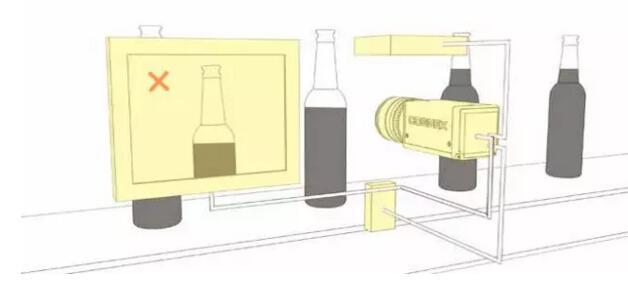

該系統主要是PLC、視覺系統、傳感器、PC機的靈活組合，系統利用視覺傳感器對實時圖像進行拍攝和處理，最終準確排除不良瓶。采用多個光電開關和編碼器，以距離的確定性對高速運動之中的瓶子進行精確定位，從而達到精確剔除的目的。在生產線上實時處理圖像，具有設定加工精度、自動剔除次品瓶、顯示加工結果、統計歸檔重要信息等功能。
